搜索ICEM結構化網格劃分指南（常用block劃分方式）
2017-03-01 by:CAE仿真在線 來源:互聯網
本文的目的為了讓大家了解ICEM結構化網格block的一些常規的劃分方式,通過簡單的圖形說明讓大家了解怎樣劃分block能到到好的網格質量。

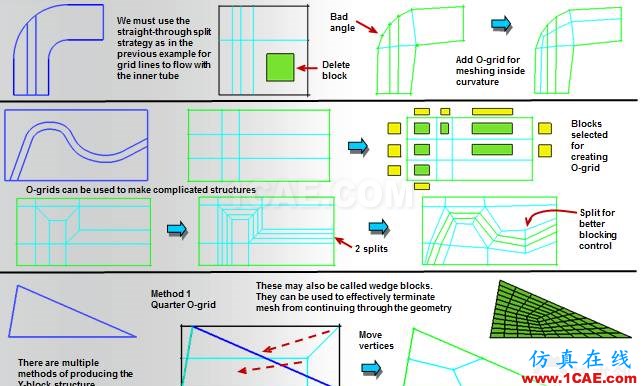

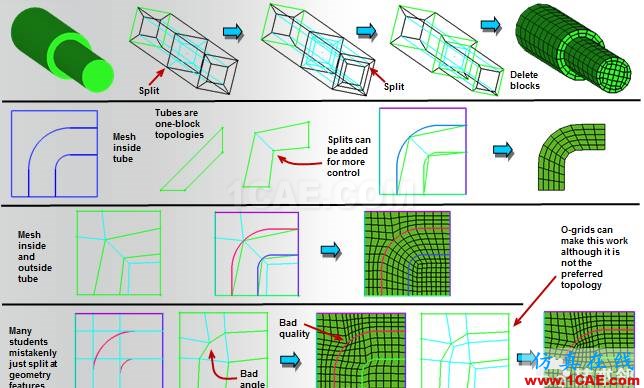

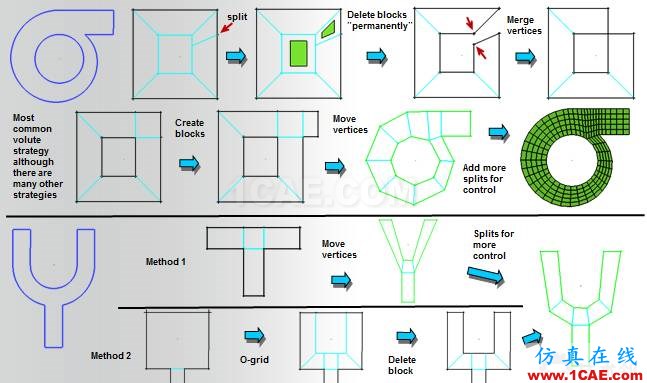

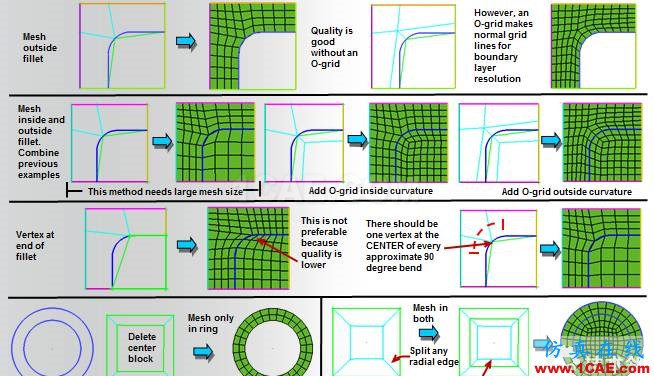

常規幾何模型block劃分方式:一般來說對于存在圓弧的位置,在圓弧內部區域需要進行O_BLOCK拆分,圓弧外側則不需要。
2

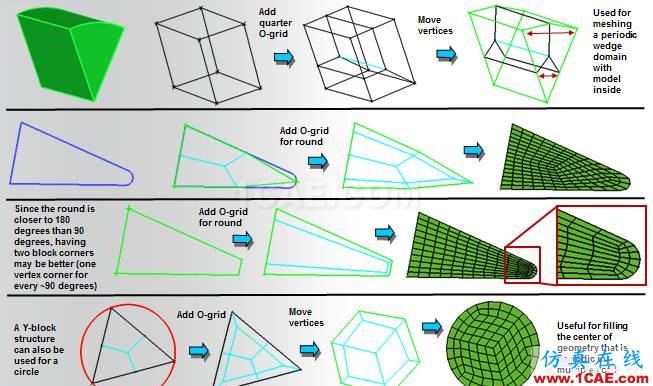

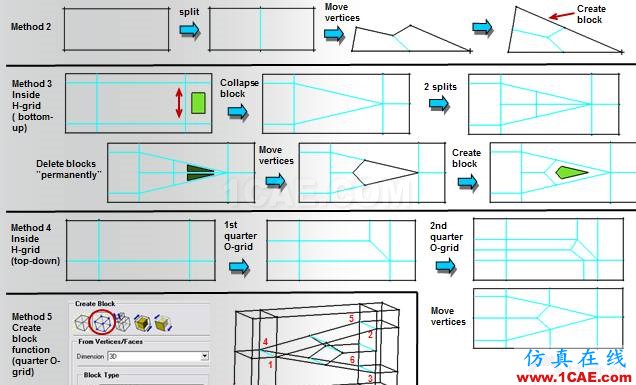

Y拆分方式,一般對于存在三角形的模型會進行Y拆分。
3

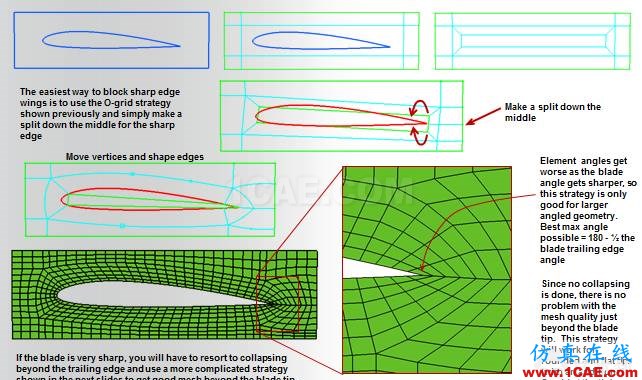

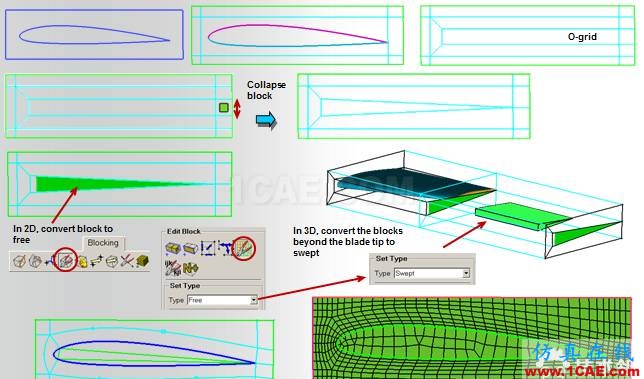

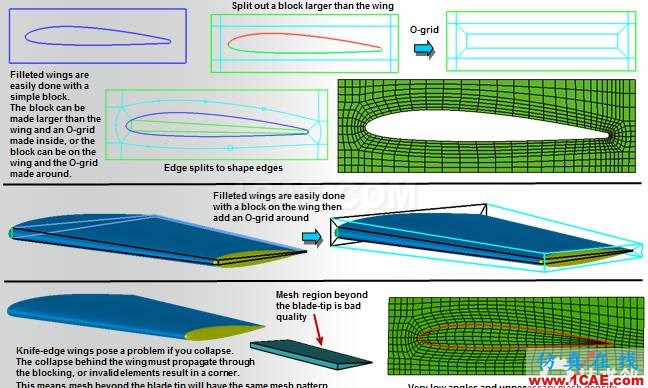

翼型的一些網格劃分方式
希望對大家學習ICEM有一些幫助!
作者:技術鄰專家|steve_zheng
