一、Creo-AFX的選項配置

2016-12-31  by:CAE仿真在線  來源:互聯網

從今天開始,我會對框架模塊的配置和使用發系列的帖子
任何軟件都有自己的一些配置,才能更人性化,afx/efx也不例外,今天講這個插件的選項配置:
1、新建或打開一個組件,點擊菜單里的框架模塊;
2、點擊信息----安裝配置選項

3、這里有各種選項,大部分不需要配置,我一般只改下面幾個:

3.1 流水號:一般用2位
3.2 材料庫目錄:指定為你config.pro里指定的目錄,如果你沒有,建議你網上下一個吧
3.3 默認材料:一般指定為Q235A,這種材料在框架里用的最多
3.4 afx安裝目錄指定。
3.4.1 一般默認安裝目錄好;
3.4.2 我一般會將afx提出來放在我的配置文件集目錄里。免得每次升級都要重新覆蓋。但是這樣你必須將config.pro里的afx_enable的值設置為no,通過protk.dat關聯插件
3.4.3 這個protk.dat文件內容按如下格式寫:
name afx3.0 M050
exec_file D:\config\afx\x86e_win64\afx30.dll
text_dir D:\config\afx
revision 34.0
startup dll
allow_stop TRUE
end
當然了,我是64位操作系統,如果是32位,注意上面的紅的目錄更改;

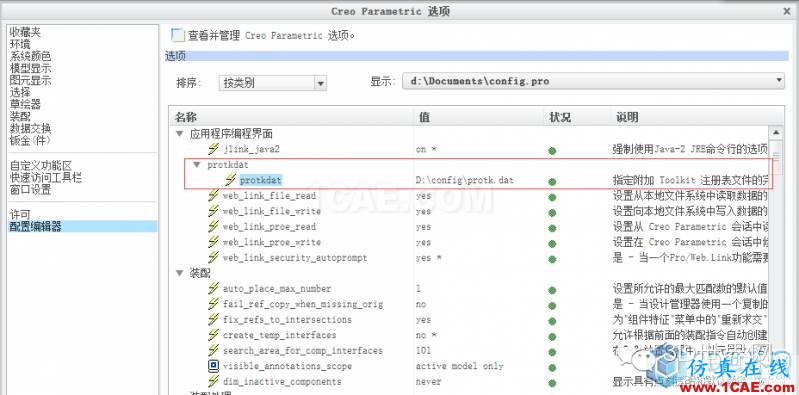

修改好的protk.dat文件要放到你的CREO/proe啟動目錄里,也可以放在你的配置文件集目錄里,通過config.pro指定這個文件在那個目錄里也行的:

3.5 AFX選項配置好后保存,最好重啟軟件,配置就生效了
