Creo Parametric之動態剖面功能簡介

2016-12-31  by:CAE仿真在線  來源:互聯網

取自于CoCreate(Creo Elements/Direct)的功能,現在也能在Creo Parametric內使用了

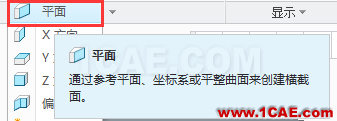

在視圖選項卡內,截面下可以選平面

選擇定義的平面

選擇定義的平面

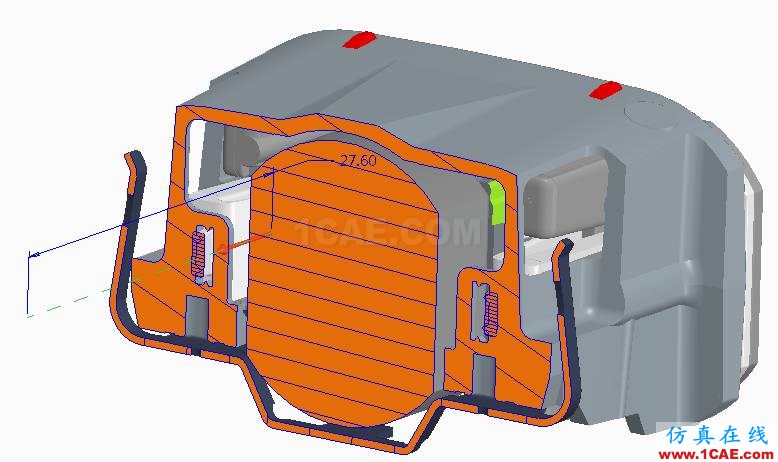

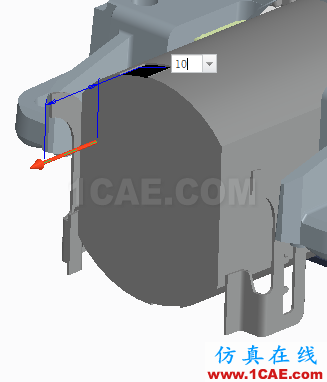

也可雙擊尺寸,手動輸入移動距離

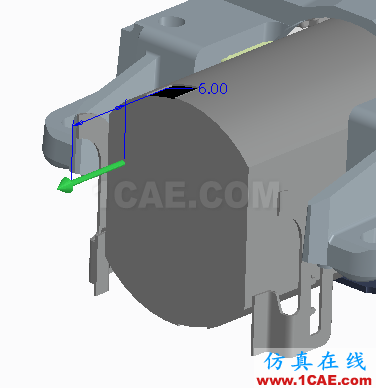

也可選反轉向量來移動

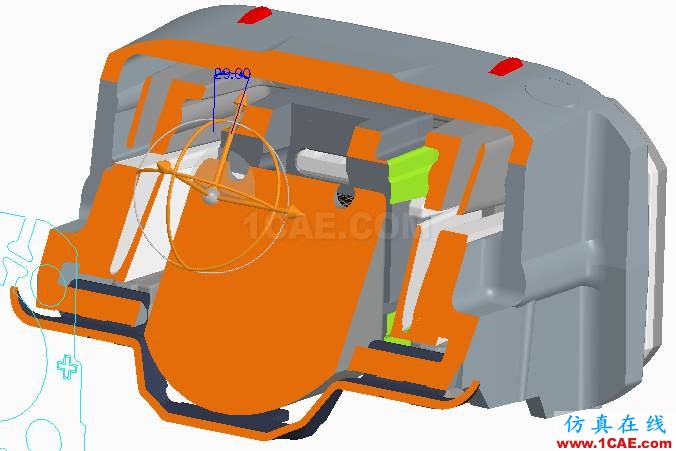

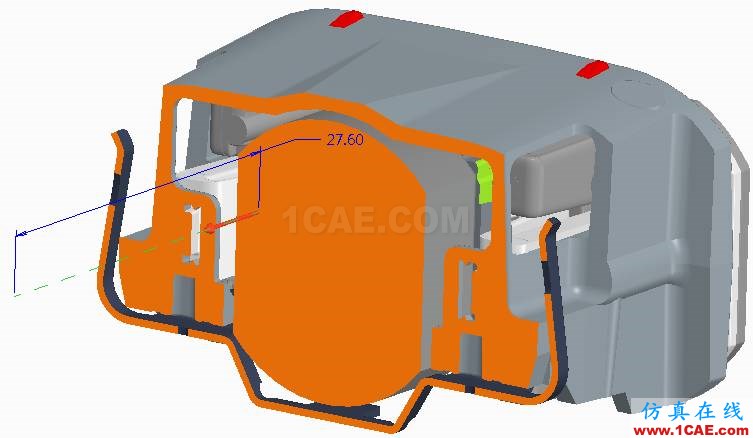

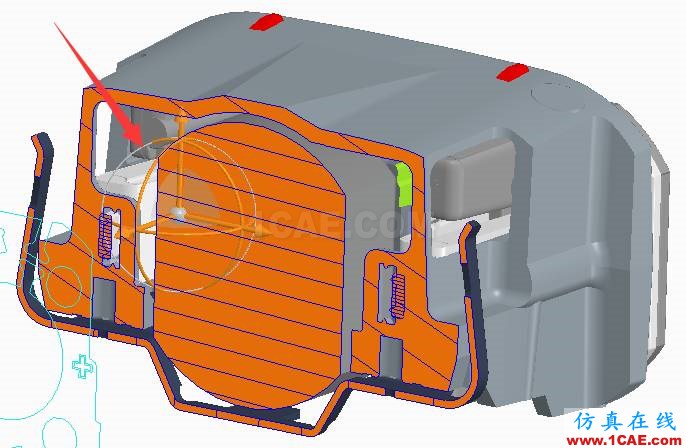

可以顯示剖面的區域顏色

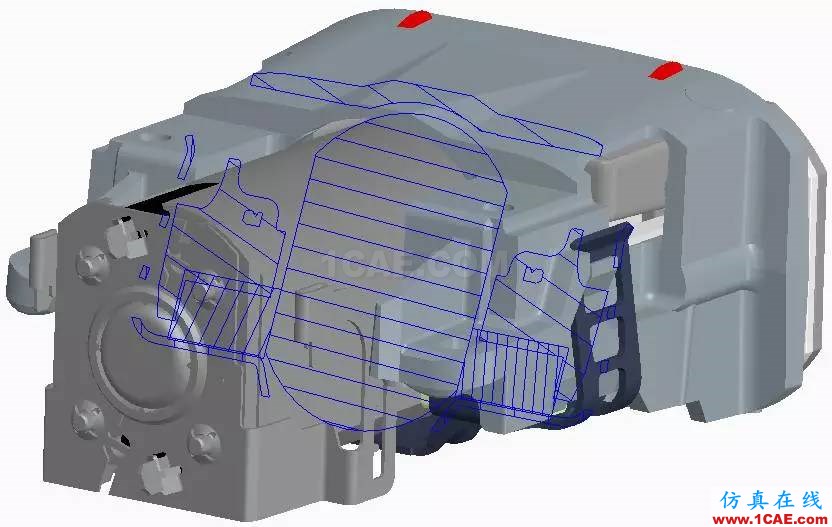

可以顯示剖面區域的剖面斜線,不同零件的會以不同的剖面斜線來表示

改為自由定位

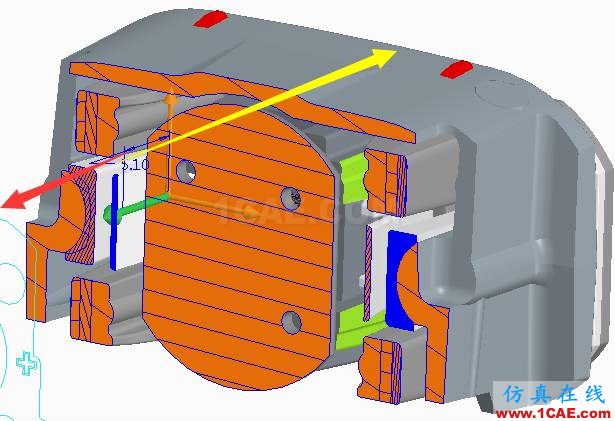

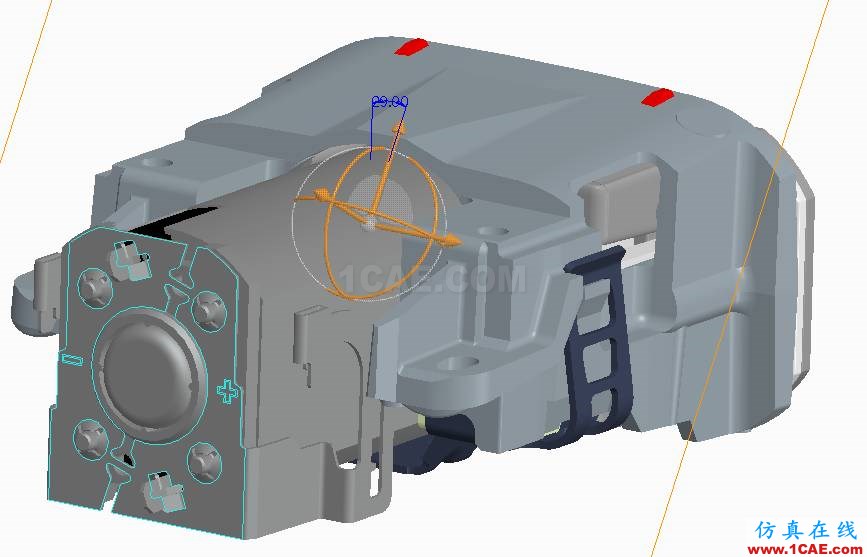

可以自行拖拉向量,比如直線向量

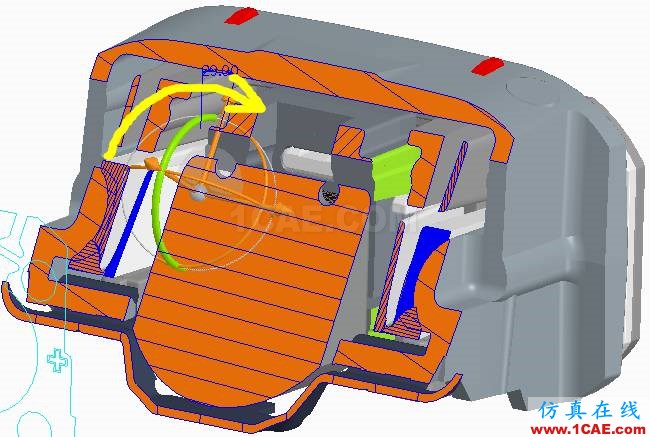

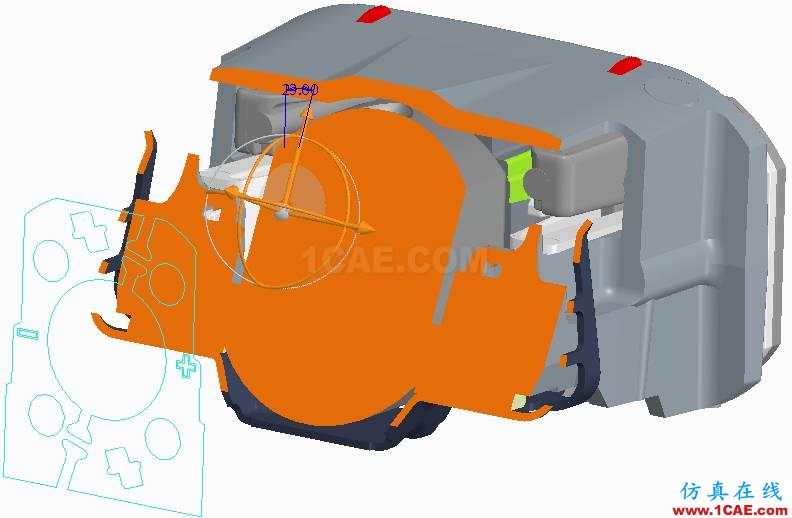

或是旋轉向量

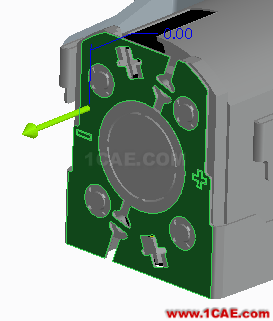

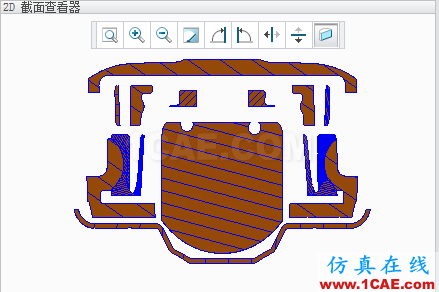

可以將剖面橫截面顯示為二維視圖模式,如同工程圖顯示的一般

可以切換預覽模式的開關。

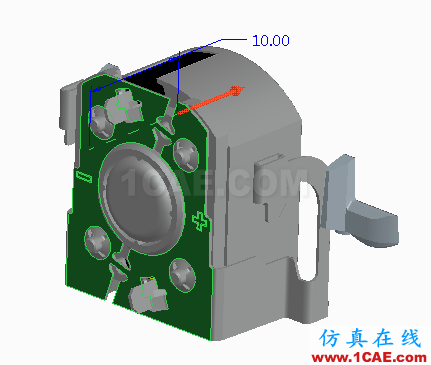

這是開

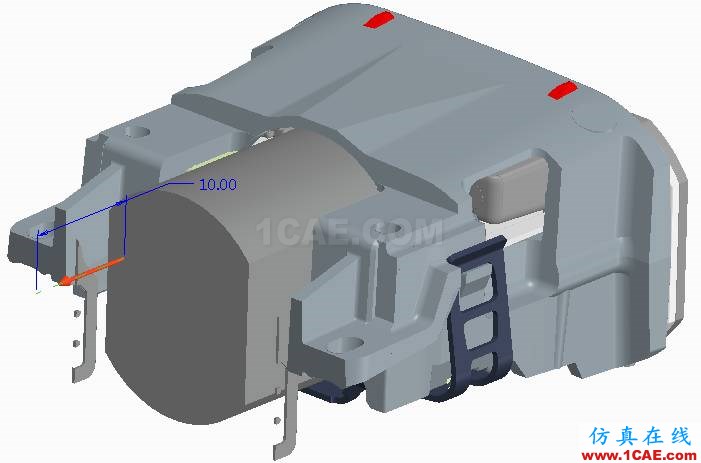

這是關

這是預覽快速開關。

à

已經保存在模型內,會顯示截面的選項,下次需要看截面狀態,只要直接截面右鍵激活即可

介紹視頻:
