使用拉伸工具
拉伸工具使您可以獲取一個草繪并進行線性拉伸,以創建特征。
使用拉伸工具時,您可以添加材料(伸出項)或去除材料(切口)。
任務 2-3: 使用前一個草繪創建拉伸伸出項。

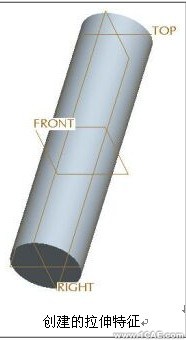

1.保持草繪處于被選取狀態(以紅色加亮),創建拉伸特征(如圖所示):
從特征工具欄(屏幕右側)中啟動“拉伸工具”(Extrude Tool)
。
將深度控制柄(黃色預覽畫面中的白色方塊)拖動到 4 處。
在操控板(屏幕底部)中單擊“深度選項”(Depth Options) 快捷方式
上的黑色箭頭,并選取“雙側”(Both Sides)
在操控板中在 4 至 20 之間編輯深度值,然后按 ENTER。
從主工具欄(屏幕頂部)中單擊“重新調整”(Refit)
從操控板(屏幕底部)中單擊“完成特征”(Complete Feature)
2.從主工具欄中單擊“保存”(Save)
,并單擊“確定”(OK)。
3.單擊“文件”(File)>“關閉窗口”(Close Window)
。
創建 PISTON
PISTON 也使用圓草繪開始,但放置于不同的平面。
任務 2-4: 創建 PISTON.PRT,并創建第一個草繪。
1.從主工具欄中單擊“新建”(New)
,然后選取“零件”(Part) 作為“類型”(Type)。
2.輸入 PISTON 作為“名稱”(Name),然后按 ENTER。
新的零件模型將根據缺省模板而創建。
3.從特征工具欄(屏幕右側)中啟動“草繪工具”(Sketch Tool)
。
從模型中選取基準平面 TOP,
在“草繪”(Sketch) 對話框中單擊“草繪”(Sketch)。
4.如下圖所示進行圓草繪:
從主工具欄(屏幕頂部)中單擊“基準平面”(Datum Planes)
,不顯示基準平面。
從草繪器工具欄(屏幕右側)中單擊“圓”(Circle)
。
單擊并釋放,以放置圓心,然后將鼠標向外移動,再次單擊并釋放。
從草繪器工具欄中單擊“選取項目”(Select Items)
以允許選取項目。
雙擊直徑尺寸,輸入 21,然后按 ENTER。
5.在草繪器工具欄中單擊“完成草繪”(Complete Sketch)
。
6.單擊主工具欄中的“保存的視圖列表”(Saved View List)
,然后選擇“標準方向”(Standard Orientation)。
更改深度方向
使用“更改深度方向”(Change Depth Direction) 選項,您可以將特征反向至其草繪平面的另一側。
任務 2-5: 使用前一個草繪創建第一個拉伸特征。

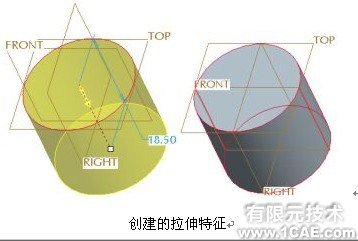

1.保持草繪處于被選取狀態,創建拉伸特征,如圖所示:
從特征工具欄(屏幕右側)中啟動“拉伸工具”(Extrude Tool)
。
雙擊深度值,輸入 18.5,然后按 ENTER。
在操控板(屏幕頂部)中單擊“更改深度方向”(Change Depth Direction)
,將特征創建方向反向為向下。
單擊操控板中的“完成特征”(Complete Feature)。
拖動控制柄的捕捉間隔現在被設置為 1 毫米,因此必須鍵入十進制數值。
