搜索proeNGINEER產品設計概述
2013-07-01 by:廣州CAD:proe設計培訓中心 來源:廣州proe技術中心
無論企業屬于全球制造企業還是小型加工廠,產品成功與否在很大程度上決定著企業的發展與成功。 而CAD/CAM/CAE 解決方案越來越成為開發出色產品的必備資產。proeNGINEER 提供了一個易于使用的完整3D 解決方案,它詳細描述了產品的形狀、配合和功能,使企業能夠超越有關產品質量和盈利的目標。
1985年,PTC公司成立于美國波士頓,開始參數化建模軟件的研究。1988年,V1.0的proeNGINEER誕生了。經過10余年的發展,proeNGINEER已經成為三維建模軟件的領頭羊。目前已經發布了proeNGINEER2000i2。PTC的系列軟件包括了在工業設計和機械設計等方面的多項功能,還包括對大型裝配體的管理、功能仿真、制造、產品數據管理等等。proeNGINEER還提供了目前所能達到的最全面、集成最緊密的產品開發環境。
一、基礎性能
1. 工業設計(CAID)模塊
工業設計模塊主要用于對產品進行幾何設計,以前,在零件未制造出時,是無法觀看零件形狀的,只能通過二維平面圖進行想象。現在,用3DS可以生成實體模型,但用3DS生成的模型在工程實際中是“中看不中用”。用proe生成的實體建模,不僅中看,而且相當管用。事實上,proe后階段的各個工作數據的產生都要依賴于實體建模所生成的數據。
包括: PRO/3DPAINT(3D建模)、 PRO/ANIMATE(動畫模擬)、 PRO/DESIGNER(概念設計)、PRO/NETWORKANIMATOR(網絡動畫合成)、PRO/PERSPECTA-SKETCH(圖片轉三維模型)、PRO/PHOTORENDER(圖片渲染)幾個子模塊。
(1)Pro/DESIGNIER
是工業設計模塊的一個概念設計工具,能夠使產品開發人員快速、容易的創建、評價和修改產品的多種設計概念。可以生成高精度的曲面幾何模型,并能夠直接傳送到機械設計和/或原型制造中。
(2)Pro/NETWORK ANIMTOR
通過把動畫中的幀頁分散給網絡中的多個處理器來進行渲染,大大的加快了動畫的產生過程。
(3)Pro/PERSPECTA-SKETCH
能夠使產品的設計人員從圖紙、照片、透視圖或者任何其它二維圖象中快速的生成一個三維模型。
(4)Pro/PHOTORENDER
能夠很容易的創建產品模型的逼真圖象,這些圖象可以用來評估設計質量,生成圖片。
(5)Pro/ASSEMBLY
構造和管理大型復雜的模型,這些模型包含的零件數目不受限制。裝配體可以按不同的詳細程度來表示,從而使工程人員可以對某些特定部件或者子裝配體進行研究,同時在整個產品中使設計意圖保持不變。附加的功能還能使用戶很容易的創建一組設計,有效的支持工程數據重用(EDU)。
(6)Pro/DETAIL
由于具有廣泛的標注尺寸、公差和產生視圖的能力,因而擴大了proeNGINEER生成設計圖紙,這些圖紙遵守ANAI、ISO、DIN和JIS標準。
(7)Pro/FEATURE
允許產品設計人員創建高級特征(例如高級的掃描和輪廓混合)利用簡便的設計工具,在很短的時間內就可以實現。
(8)Pro/NOTEBOOK
以“自頂向下”的方式對產品的開發過程進行管理,同時對復雜產品設計過程中涉及的多項任務自動分配,來增強工程的生產效率。
(9)Pro/SCAN-TOOLS
滿足工業上使用物理模型作為新設計起點的需求。把模型數字化,它的形狀和曲面就可以以點數據的形式輸入到Pro/SCAN-TOOLS中,因此能產生高質量的與物理原型非常匹配的模型。
(10)Pro/SURFACE
能夠使設計人員和工程人員直接對proeNGINEER的任一實體零件中的幾何外形和自由形式的曲面進行有效的開發,或者開發整個的曲面模型。 Pro/WELDINGTM 參數化的定義焊接裝配體中的對接要求,使用戶很容易的確認焊接點,避免裝配零件與焊接點之間發生干涉,在文件編制和制造中消除錯誤成本。

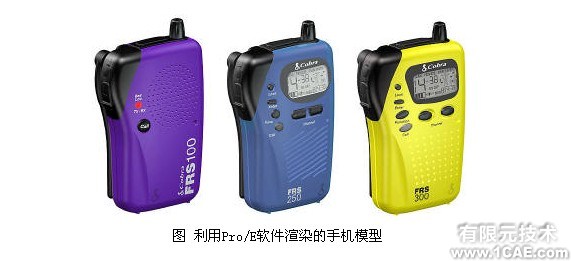

(11)proeNGINEER Advanced Rending
您的目的是讓您的設計別具一格。因此,凌駕在產品的外形和功能之上的就是您所創造出的視覺效果。通過使用 proeNGINEER 高級渲染,您可以快速創建令人吃驚的逼真產品圖像,使更豐富多彩的營銷材料、客戶印象更深刻的會面及更令人信服的設計評審使為可能。
功能及益處:
·高端產品渲染功能包括光線跟蹤和景深
·200 多種類型的材料使您的設計達到最逼真的程度
·高性能渲染讓您快速獲得結果
·高級的光照效果、逼真的反射、陰影和霧化效果
·增強的設計表現力使產品在市場上更受歡迎,并使客戶在制作昂貴的樣機之前作出更明智的決策
(12)proeNGINEER Interactive Surface Design
通過 proeNGINEER 交互式曲面設計的自由形狀曲面設計功能,設計者和工程師可以快速輕松地創建極為準確并且具有獨特美感的產品設計. 結果:根據您的需求而不是軟件的限制來進行設計。
(13)proeNGINEER Reverse Engineering
proeNGINEER 逆向工程允許將現有實物產品轉換為數字化模型。它具有一整套自動化功能,并具有實施劇烈的設計變更的能力,從而有助于改進產品定制,并提高設計重用率。 proeNGINEER 逆向工程以其快速且功能強大的特性使用戶能有效地利用現有的知識產權。
