一個零件在同一個裝配中如果有不同的存在形式,例如彈簧,在伸長、壓縮和正常狀態都會有不同的零件表現形式,那么在輸出BOM時會有怎樣的結果呢?proeNGINEER軟件的WildFire版本提供了一個關于定義撓性零件的解決方案。

1撓性零件的定義

創建一個彈簧,確保彈簧的拉伸和壓縮狀態能夠正常再生。這樣在裝配體中做為撓性零件加入時候不至于再生失敗,如圖,是彈簧的兩個工作狀態。下面我們用實例說明這一過程。

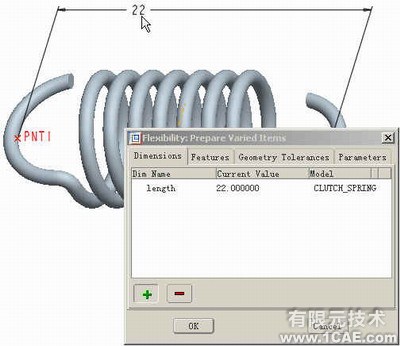

執行下拉菜單編輯(Edit)>設置(Setup)>撓性(Flexibility)…選擇零件中可以撓性變化的一個或多個尺寸。本例中選擇彈簧的長度尺寸做為可變化的撓性尺寸,見圖。確認后保存零件。

2 裝配撓性零件

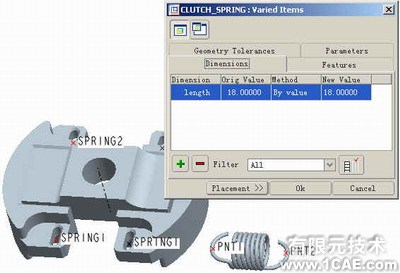

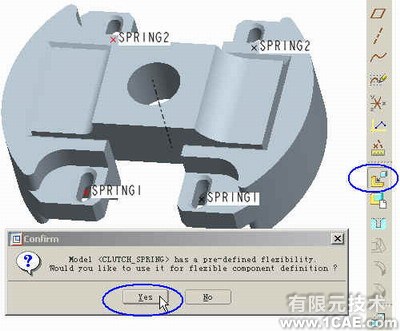

打開一個裝配,使用裝配工具裝入彈簧零件。此時系統提示這個加入的彈簧是一個預定義的撓性零件,確認后進入定義撓性零件的尺寸定義對話框,見圖。

cool:

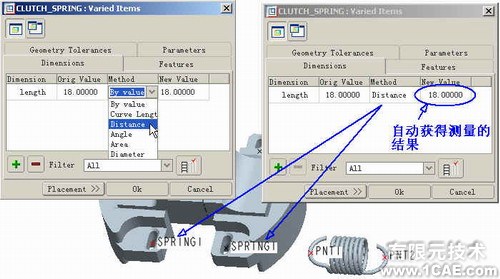

將對話框中的方法(Method)更改為距離(Distance),并選取兩個裝配參考點SPRING1,測量兩點之間的距離是18。此時系統會在撓性變化尺寸欄內自動獲得測量結果,見圖,點擊放置(Placement)按鈕完成裝配。

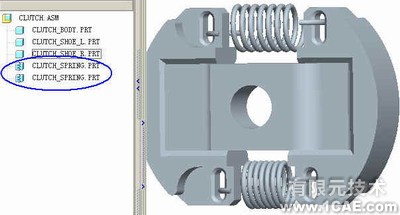

采用同樣的方法裝配另一個彈簧,結果如圖。注意在模型樹中會有撓性零件的標志出現。

3 撓性零件在BOM中的狀態

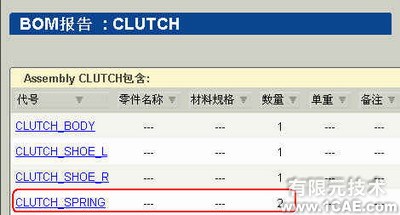

執行下拉菜單信息(Info)>材料清單(Bill Of Materials)…確認后結果如圖所示,會在BOM中列出兩個彈簧零件模型。雖然式兩種存在形式,但系統人為是同一個零件。

網友提問:
野火我至今還沒用上!幫我看看橡膠件如何具體操作,比如一個同樣的o型圈裝到v型槽和梯形槽中。

這個問題很好解決,我來給你做個demo

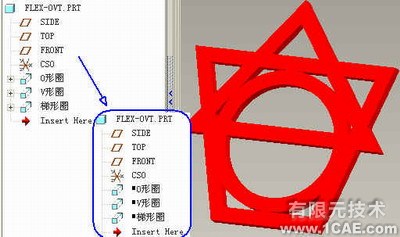

1 首先在同一個Part中做好可變零件的特征。例如,V型、O型、梯形等,其中每種形狀的特征尺寸可以同時作為撓性尺寸。

完成后壓縮掉特征,見圖。

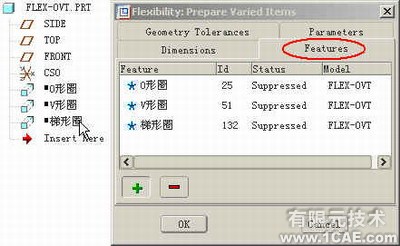

2 定義撓性零件的時候選擇特征,然后從模型樹中分別加入可變特征。

3 裝配的時候,改變它的狀態(resume)

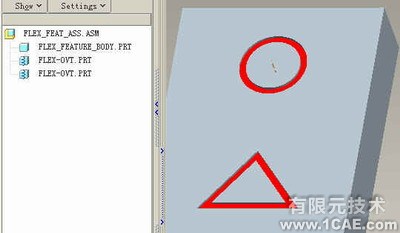

4 完成后的結果
