proe螺桿的造型設計(二)

2013-07-10  by:廣州CAD:proe設計培訓中心  來源:仿真在線

proe螺桿:

        選擇"插入""旋轉"命令,進入草圖環境后,繪制旋轉特征的截面草圖,見圖3所示,定義旋轉角度為360°,完成特征的創建。


proe螺桿的造型設計(二)proe產品設計圖圖片1

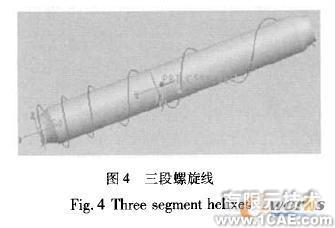

    步驟2.繪制圖4所示的三段螺旋線。


proe螺桿的造型設計(二)proe應用技術圖片圖片2


    選擇"插入"-"模型基準"-"曲線"命令,在彈出的菜單管理器的"曲線選項"中選擇"從方程"然后根據提示選擇方程的坐標系,并選擇笛卡兒坐標類型。在彈出的記事本界面中,按照式1和螺桿參數在記事本中編輯螺旋線方程,得到等速段螺旋線。重復以上步驟繪制正弦加速度段和等加速度段螺旋線。

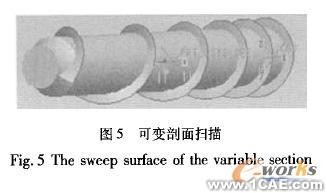

    步驟3:繪制圖5所示的可變剖面掃描。


proe螺桿的造型設計(二)proe相關圖片圖片3

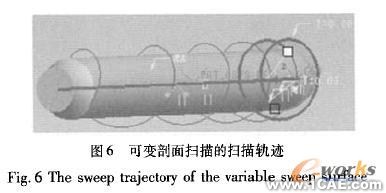

由于按方程繪制的基準曲線不能作為"掃描切口"命令的掃描軌跡,所以需要按曲面相交的方式生成與三段螺旋線重合的掃描軌跡,兩個相交曲面之一為圖5所示由螺旋線生成的可變剖面掃描,另一個為圓柱面。見圖6所示先繪制一條與軸線重合的直線作為掃描用的原點軌跡,選擇"插入"-"可變剖面掃描",在操控板中選中"曲面"圖標,見圖6所示選擇直線和等速段螺旋線作為原點軌跡和X軌跡。在草繪環境中繪制過圓心的、長度為do + ρ的直線作為掃描剖面,得到對應于等速段的掃描面。重復以上步驟繪制正弦加速度段和等加速度段掃描面。



proe螺桿的造型設計(二)proe培訓教程圖片4

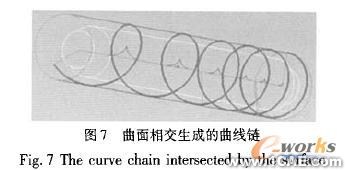

    步驟4用"相交"命令生成圖7所示的最終掃描軌跡。


proe螺桿的造型設計(二)proe設計案例圖片5


    選擇"插入""拉伸"命令,在操控板中選中"曲面"圖標,創建一個直徑為do+ρ的圓柱面。選中步驟3所創建的任一掃描面后,選擇"插入"-"相交"命令,根據提示繼續選擇圓柱面,兩面組相交可得到它們的交線曲線鏈。重復以上步驟可生成整段螺旋線的曲線鏈。為方便后續造型工作,可將以前步驟生成的曲線和曲面隱藏,只顯示曲線鏈和實體。

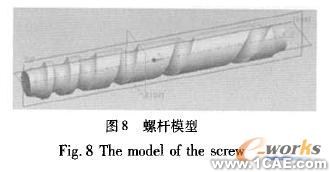

    步驟5:用"掃描切口"命令完成見圖8所示的螺桿模型。


proe螺桿的造型設計(二)proe技術圖片6

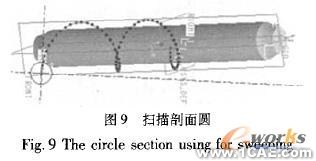

    選擇"插入"。"掃描'。"切口"命令,在菜單管理器的"掃描軌跡"選項中選擇"選取軌跡",在"鏈"中選擇"曲線鏈",并根據提示選取步驟四生成的某段曲線鏈作為掃描軌跡,并確定截面定義方向和掃描截面的向上方向。在草繪懂截面時繪制圓作為掃描剖面形狀見圖9,按被供送件直徑參數確定圓直徑,最后選擇要刪除的區域,完成掃描切口特征。


proe螺桿的造型設計(二)proe學習資料圖片7


開放分享:優質有限元技術文章,助你自學成才
