proe工程圖使用注解標注的推薦方案

2013-07-06  by:廣州CAD:proe設計培訓中心  來源:仿真在線

proe注解:

    使用位置注解的第一步是創建格式。圖 1 顯示了將用于此推薦方法的格式。請注意,總共有編號從一到五的五列,以及用字母 A 到 D 標識的四行。

    選擇“文件”>“頁面設置”>“定義”,以開始創建位置網格。

    選擇“網格原點”以定義位置網格的原點。由于是從左到右和從上到下進行編號和標識字母,因此,請選擇左上角。此時將出現一個黃色的小 x,指示網格原點的位置。

    從“定義網格”菜單中選擇“列”,開始定義網格的列。

圖 1

    選擇“字母”、“數字”或“定制”,以確定使用哪種方式來定義列。本特定示例使用“數字”。

    選擇“按數目”或“按選取點”,以設置如何確定列的大小。

    “按數目”將創建所需數量的列或行(列或行按照網格的大小均勻分隔)。“按選取點”提供了更大的靈活性,原因是它允許通過在屏幕上進行選擇的方式來定義列寬。

    在完成列的定義時選擇“完成/返回”。

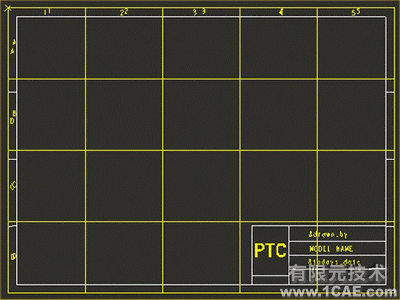

    使用相同的步驟來定義位置網格的行。完成行和列的定義時,格式應類似于圖 2 所示。請注意每列和每行的名稱如何以白色顯示。

圖 2

注意:當在“格式”模式下離開“位置網格”菜單時,網格會消失。

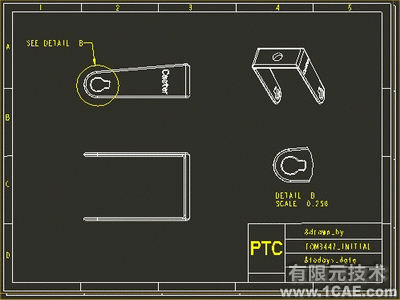

    1、將格式添加到工程圖中,以開始使用位置注解。在本例中,我們將使用圖 3 中的工程圖。

圖 3

    2、在本特定示例中,我們需要編輯注解“SEE DETAIL B”,以包含詳圖視圖在工程圖上的位置。用于此位置注解的參數是 &pos_loc:view:>。

    3、由于詳圖視圖的名稱是 B,因此,注解的語法為 &pos_loc:view:B。

    4、可以驗證和修改視圖的名稱,方法是選擇視圖注解,它會以紅色加亮顯示“編輯”>“屬性”。位置注解將顯示為 14C,因為視圖位于第一頁和格式網格的 4C 位置。如果移動詳圖視圖,則注解將自動更新為新的位置。

    5、也可以使用位置參數 parent_note 來注解詳圖視圖的父視圖的位置。例如,如果修改了注解“DETAIL B”并添加了注解“&pos_loc:parent_note:b”,則注解將顯示為 22A(引用了詳圖視圖的父視圖的位置)。

    6、繪圖設置文件的選項 pos_loc_format 控制著位置注解的格式。默認值為 %s%x%y、%r(顯示頁編號)、x 方向的位置和 y 方向的位置。

    7、%r 在繪圖模式下不適用,因為它在注解名稱相同的多個對象(如 Pro/DIAGRAM 連接器)的位置時使用。

    8、如果將 pos_loc_format 改為 %x-%y,則上述步驟中的注解的值將為 4-C。
