上周進行了CAD第二次培訓和初步的UG培訓,現就一些作業中出現的問題作出小結。

CAD出現的問題

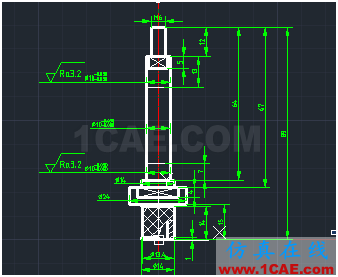

1.圖紙中各視圖的布置應符合制圖標準,下圖中左圖是不合理的布置,右圖是合理的。

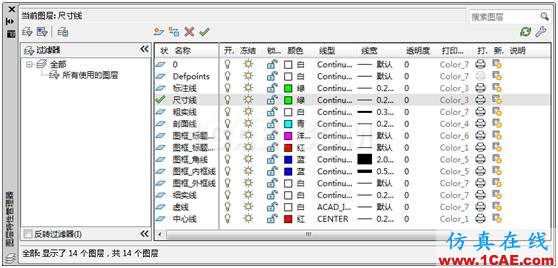

2. 圖層的設置也要合理,比如粗細實線線寬的比例應為2,而不是隨意設定。如果線寬設置的不合理,打印出來的圖紙看上去也不會協調。下圖中的線寬設置不合理,有類似的同學要注意修改。

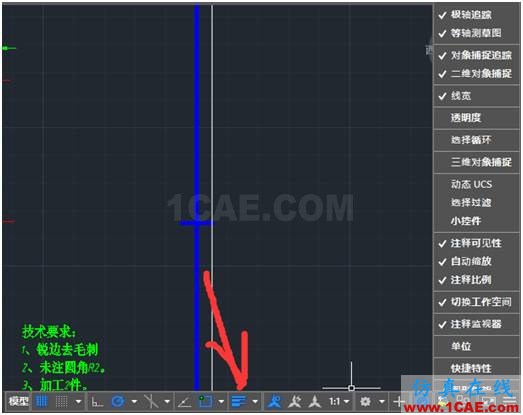

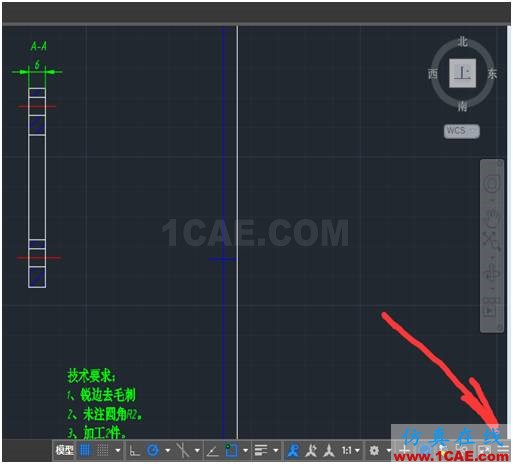

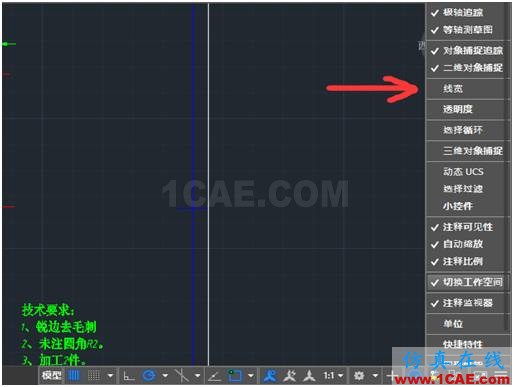

有些同學設置了線寬但是在原圖中看不出來線的粗細變化,這也是經常出現的一個問題,具體的解決方法如下:點擊CAD最下面的一行工具欄里最右邊“自定義”選項,勾選“線寬”,在下面的工具欄中會出現“線寬”的命令,將其點亮即可

3.剖面線比例及顏色

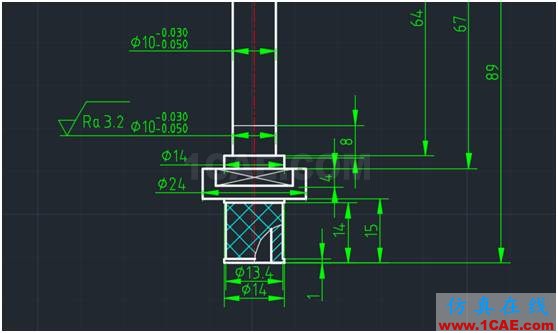

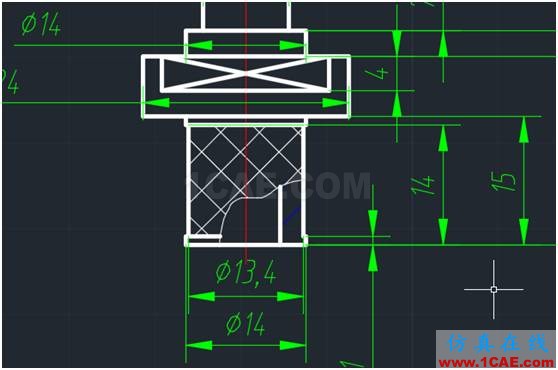

剖面線的比例應該盡量合適,不應過大也不應過小,下圖中局部剖的部分,剖面線數量比較少,因為打印出的圖紙沒有顏色,容易誤認為細實線,所以最好調到適當的比例,下圖中的網格線也是剖面線,應該標注成藍色,應選對圖層

4.中心線的長度要適中,如下圖中左圖過長,右圖過短。

兩種視圖的中心線不能相連,中心線超過圖形不多于5mm(多個同學出現錯誤)。

中心線也要超出圖形,不能終止在圖形內部

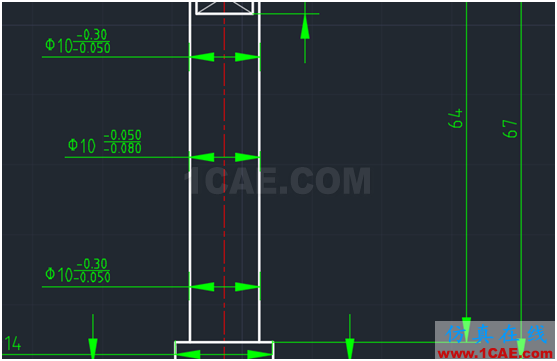

5.標注線之間的間距盡量均勻,不宜過大或過小。下圖中右邊尺寸線的標注不是很合理。

6.公差尺寸的標注

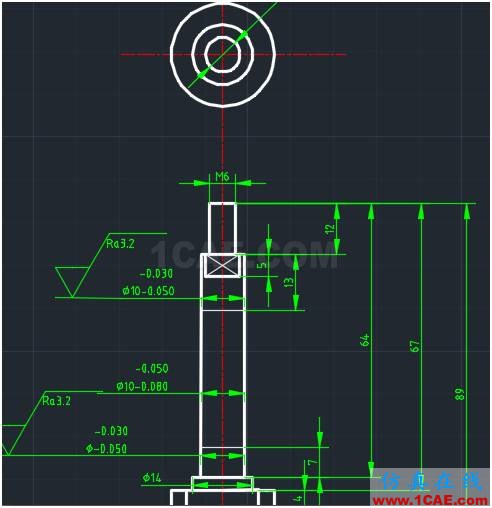

中間的符號應該是“^”,而不是“/”這樣標注出的公差中間是沒有橫線的。

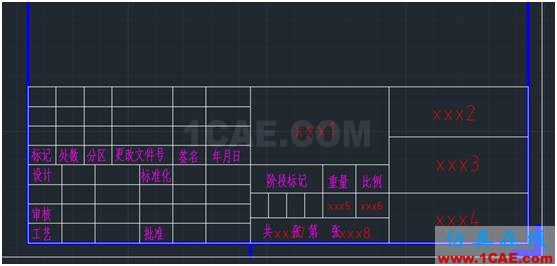

7.標題欄一定要填寫完整,按照給出模板的形式。文字要求也要有,標在圖紙右下方。

8.還有一些小問題沒有指出,比如多了一些線,這些提到的問題都是一些細節問題,雖然影響不大,但還是要多注意,車隊同學要做到仔細,不忽視細節。

UG中的問題

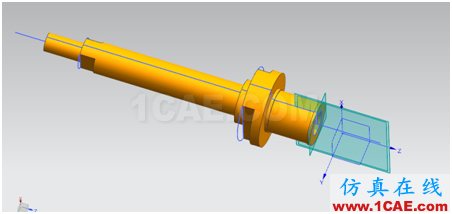

UG是建立三維模型的工具,它的標準不像二維圖這么多,一般都是認為只要建出模型就行,但是不同的建模方法用的時間可能不同,三維圖有沒有多余的線條也會受到影響,下面舉例說明。如下圖所示的三維圖,圖中模型已經建好,但可以看出有好多多余的線條,當然可以通過隱藏命令隱藏這些線條。

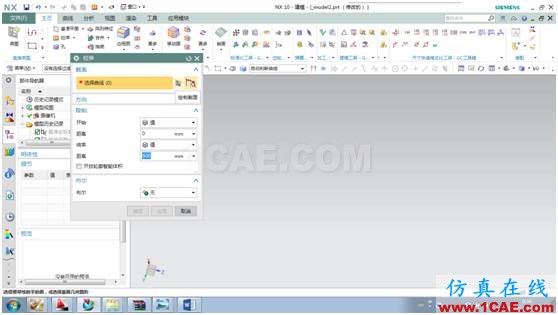

但如果通過另外一種方法就不會有這些不想要的線條,以拉伸為例,可以先選擇拉伸命令,然后再建立草圖,完成草圖,就不會有這些線條了。

還有就是在建模的時候多注意左下角的提示內容和左上角的選擇過濾器,會提高建模速度。如果大家不喜歡UG默認的工作界面,可以在首選項里修改背景。
