搜索UG 填充曲面的用法案例
2016-08-12 by:CAE仿真在線 來源:互聯網

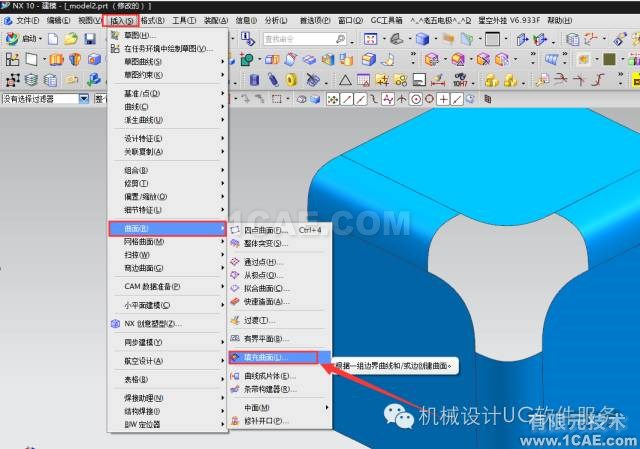

填充曲面這個命令是在我們UG9.0版本以后才更新出來的,它的功能相當強大。以前UG在低版本的時候做一些多邊網格時候就非常的麻煩,要多很多過渡曲線,網格面,要分面做等等才能達到我們想要的效果。但是現在10.0很快捷的就能達到我們所想要的效果了。
話呢?

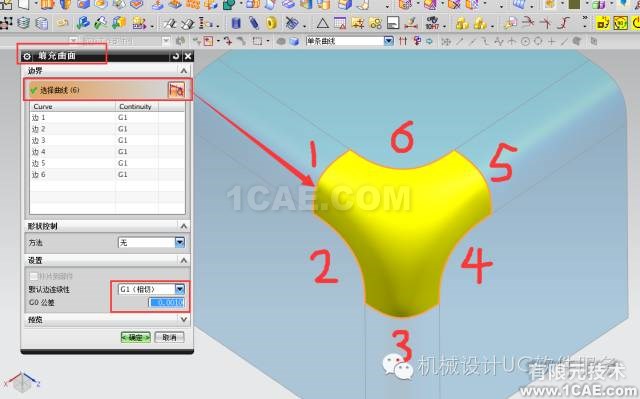

在邊界我們選擇曲線就按照下圖的順序操作,在默認邊連續性使用相切G1就可以了。

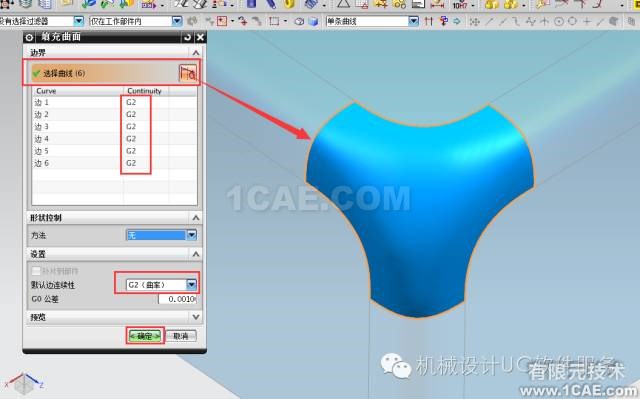

如果G1的方式相切效果不夠飽滿的話,我們也可以用G2去做,但是如果要滿足G2的前提條件是曲面和邊緣線也要達到G2這樣才可以。

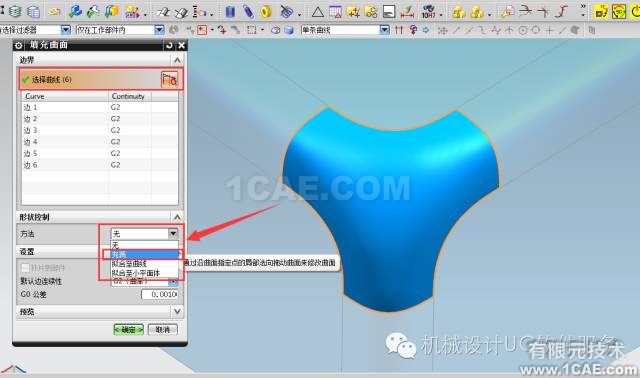

形狀控制里有多種不同功能,比如說飽滿/擬合至曲線/擬合至小平面體等

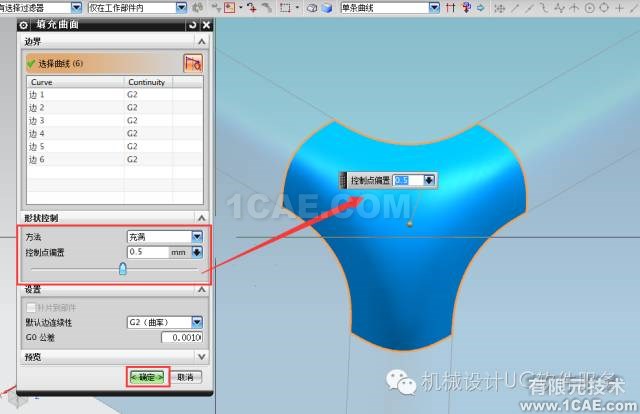

控制點偏執可以控制曲面的弧度
