搜索☆UG導入圖片方法
2016-11-09 by:CAE仿真在線 來源:互聯網
有人咨詢,如何把我們的平常用的圖片或者產品圖片導入到UG里面去。對于這個問題,可能一些新手不知道怎么操作。在這個給大家講解一下,如何把圖片導入到UG里面

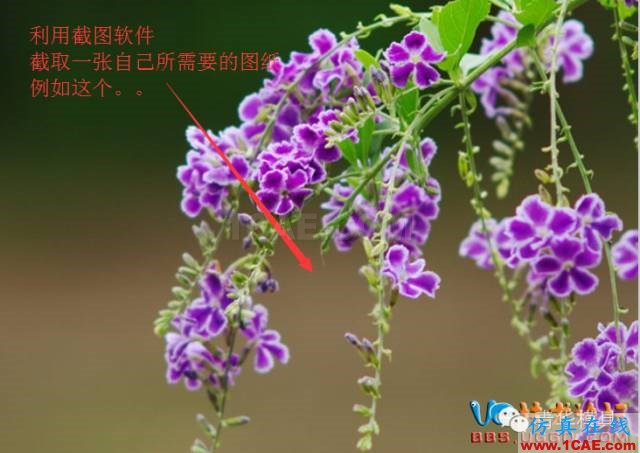

在這里,我就用一個截圖來舉例說明下,首選我們需要一個截圖軟件,或者轉換圖片格式的軟件。把截圖軟件打開,選擇好我們需要導入到UG里面的范圍截取圖片

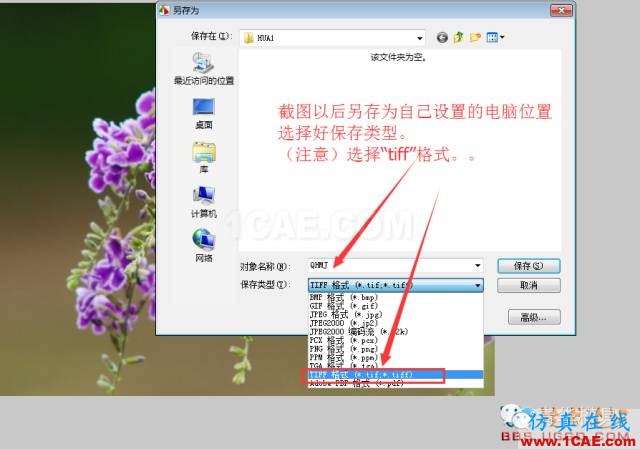

截圖以后呢,把圖片另存為電腦的某個位置。這里需要注意,圖片的格式只能是tiff的格式

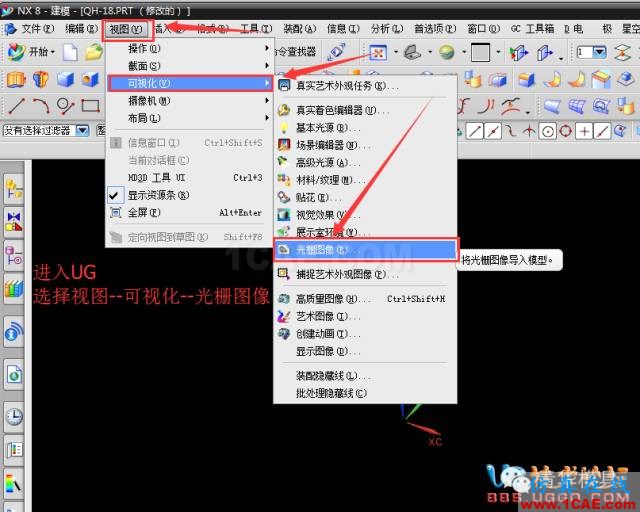

保存好圖片以后,打開UG軟件,找到菜單條上面的視圖功能,按照圖片順序操作。視圖——可視化——光柵圖像

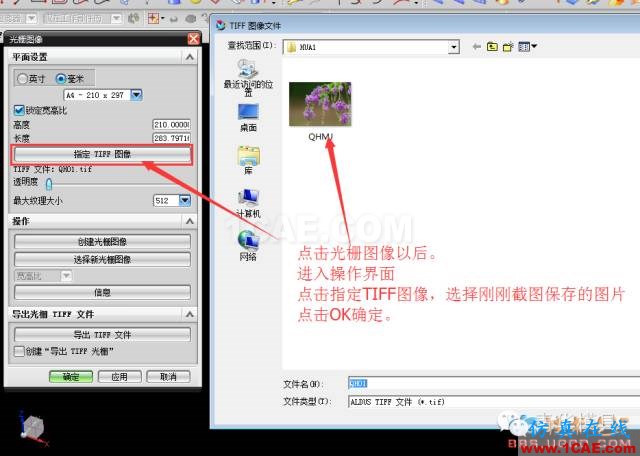

點擊光柵圖像以后,選擇我們之前截圖的圖片,指定TIFF圖像,點擊OK

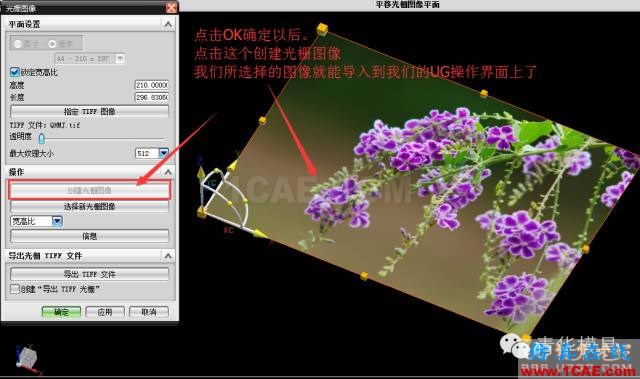

確定以后,我們還需要一個操作,點擊這個創建光柵圖像
點擊創建光柵圖像以后,我們就能看到。我們選擇的圖像已經順利導入到UG。假如對于圖像擺放的方向坐標不滿意的話,可以通過動態坐標進行調整。然后點擊確定按鈕。這樣我們導入圖片的操作就完成了。
