『工藝篇二』注射拉伸吹塑

2017-02-24  by:CAE仿真在線  來源:互聯網

吹塑三類中的注射拉伸吹塑(ISBM)

工藝成本:加工費用(中),單件費用(低)

典型產品:化學產品容器包裝,消費品容器包裝,藥品容器包裝

產量適合:只適合大批量生產

質量:高質量,壁厚完全相同,表面處理適合光滑,磨砂,紋理

速度:快,平均每周期1-2分鐘

吹塑分為3類

1.擠出吹塑(EBM):成本相對另外兩類最低,適合生產3毫升-220升的塑料(PP,PE,PVC,PET)空心容器

2.注射拉伸吹塑(ISBM):吹塑中質量,精度和成本最高的工藝,尤其體現在瓶口細節,適合表面帶有精細紋樣的塑料容器的制造工藝,適合生產3毫升 -1升的塑料(PE,HDPE)的空心容器。

3.注射吹塑(IBM):下下期待續

1.注射拉伸吹塑(ISBM)的步驟

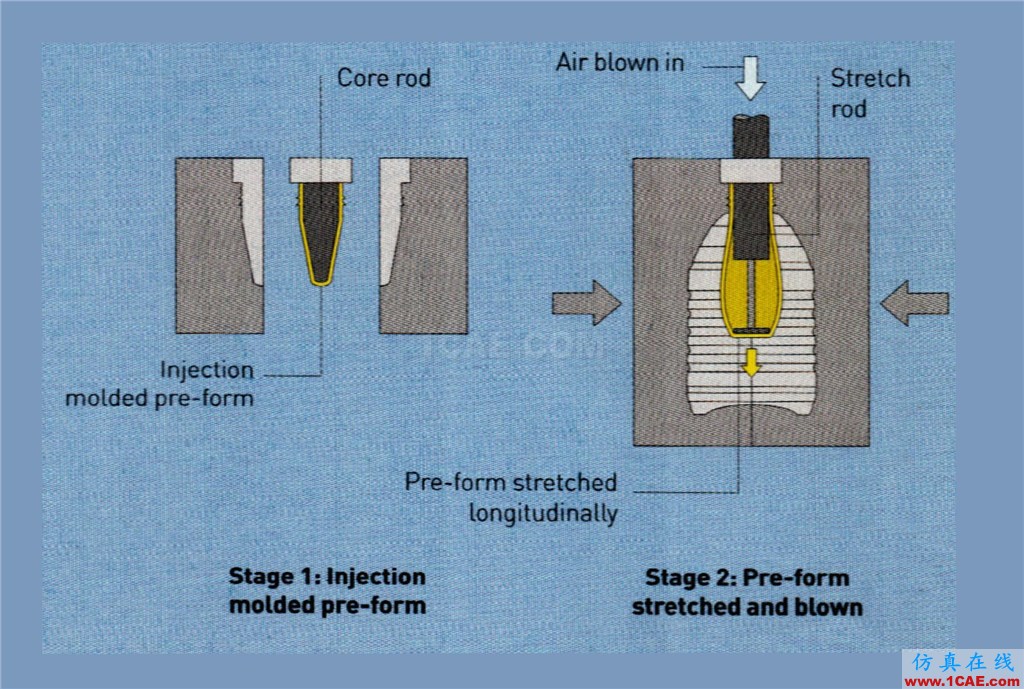

步驟1:膠狀的多聚物通過芯棒(Core rod)預熱注射,形成空心密封的柱狀雛形.

步驟2:芯棒被取出,插入延伸棒(Stretch rod),左右兩側模具閉合,延伸棒在膠狀雛形內部擠壓,從而縱向拉長多聚物雛形.

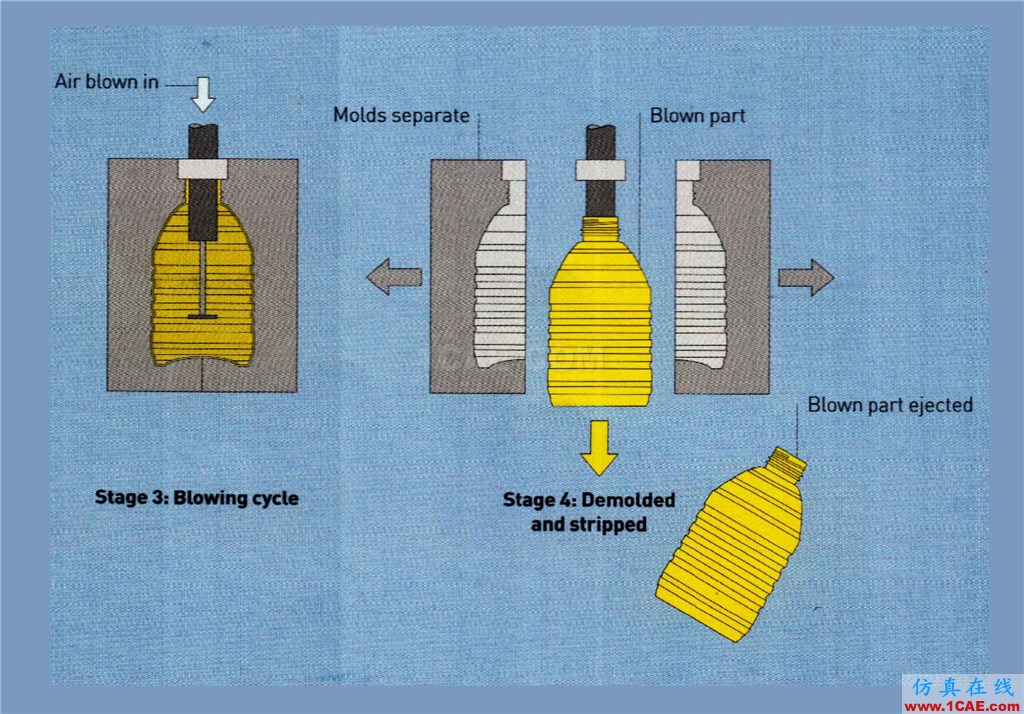

步驟3:延伸棒繼續從內部拉長膠狀多聚物雛形,同時空氣通過延伸棒緩緩注入,使膠狀雛形充分貼合模具并且冷卻固化.

步驟4:左右模具打開,完成的塑料桶被延伸棒頂出,完成.

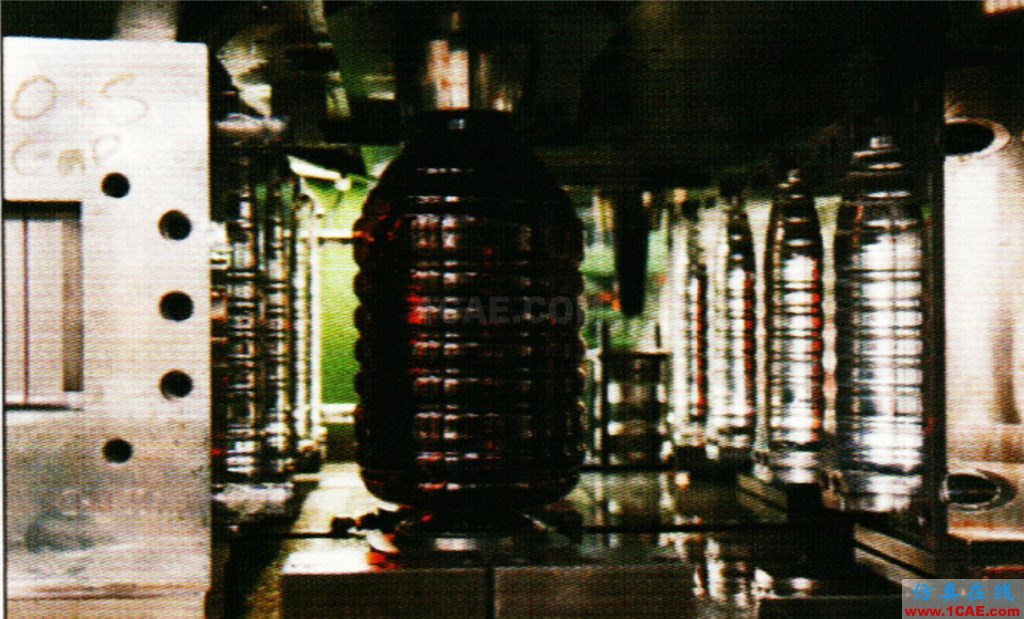

實例:用注射拉伸吹塑生產塑料油桶

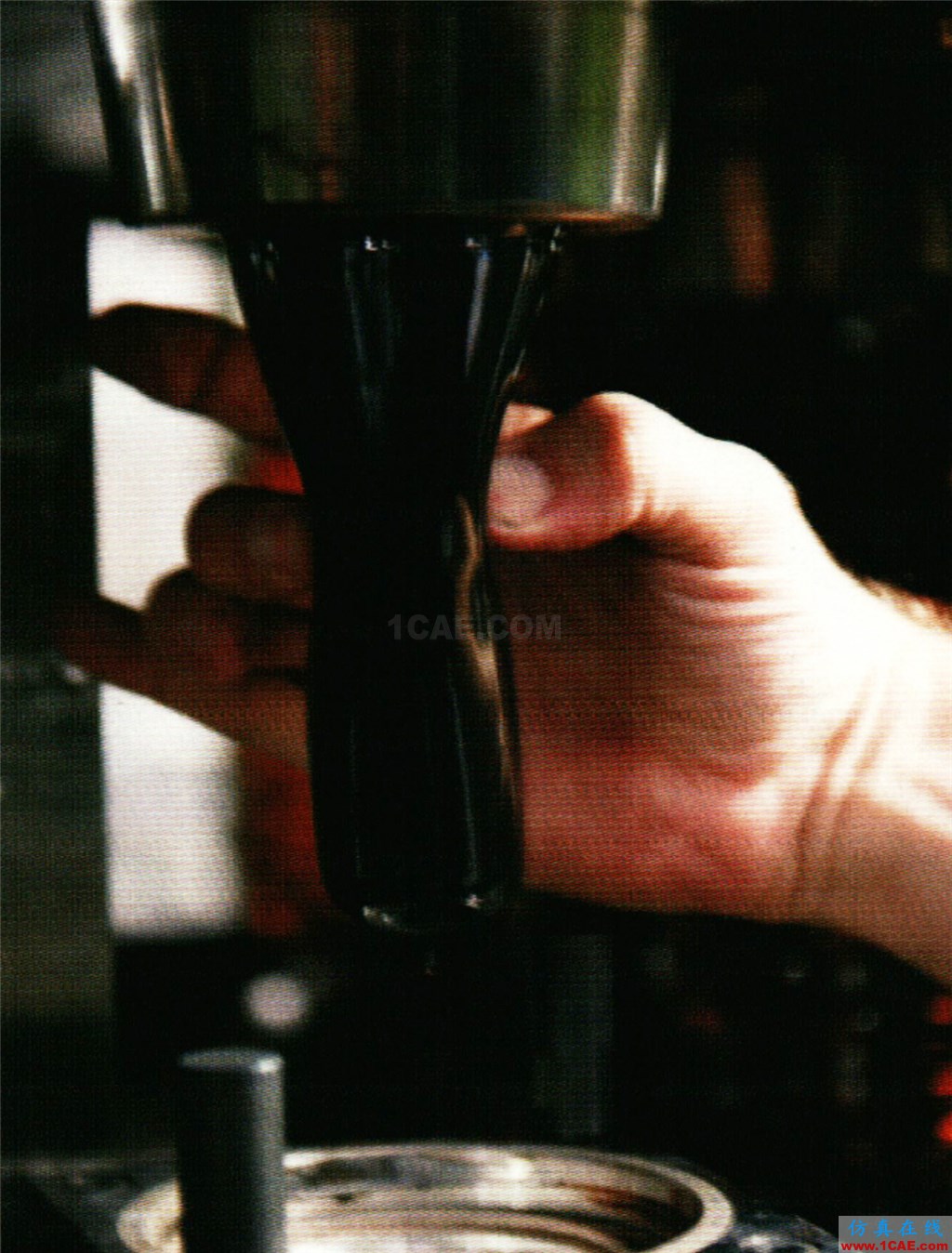

1.在吹塑前,薄壁的膠狀多聚物雛形通過芯棒注射,形成密封雛形

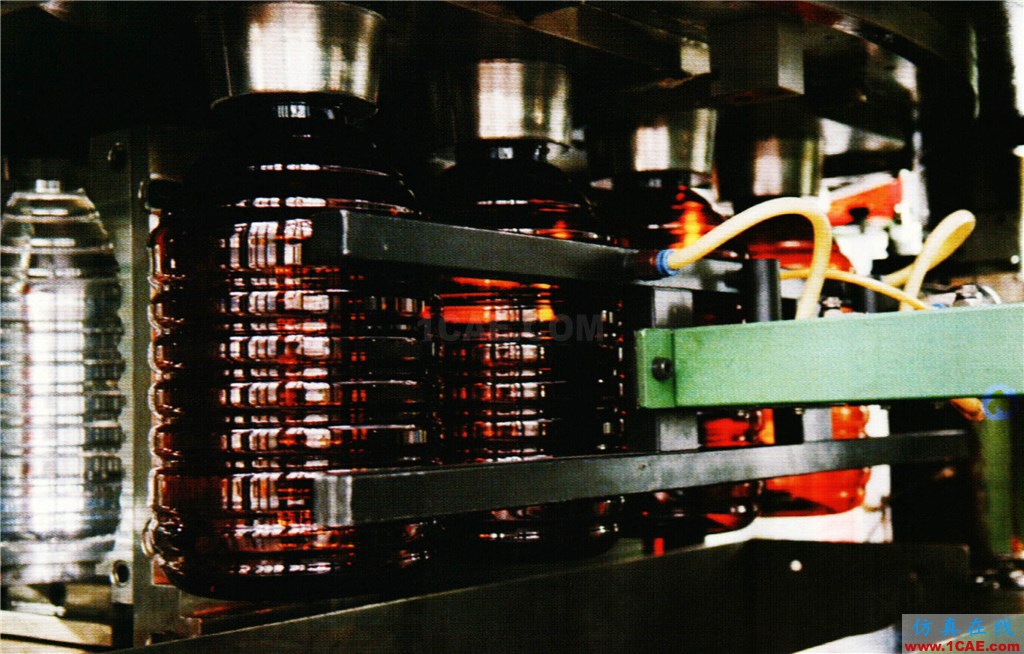

2.預熱的膠狀多聚物雛形被移到吹塑模具中,左右模具閉合,延伸棒開始從內部縱向拉長多聚物雛形,同時空氣緩緩注入

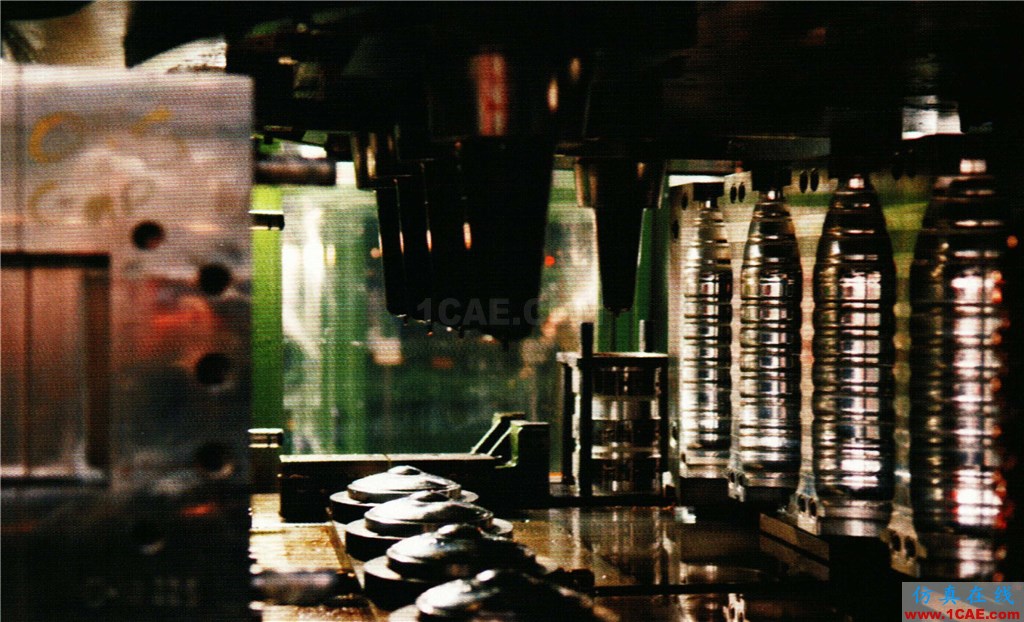

3.吹塑階段完成,脫模,并且不需要任何后續修邊

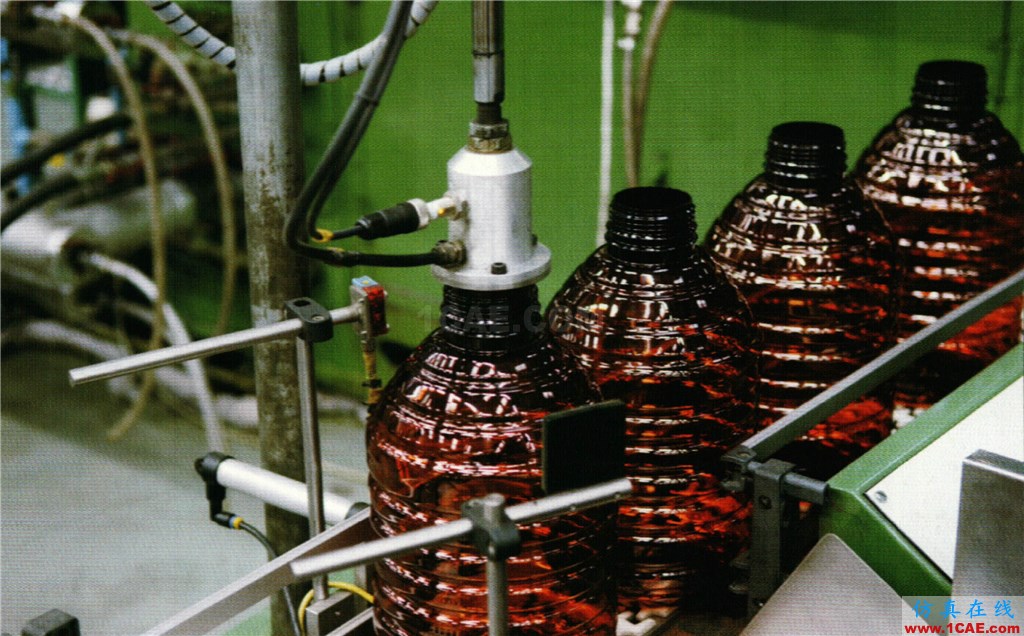

4.進行氣壓測試,不合格的瓶子將會被回收,以便進行二次生產

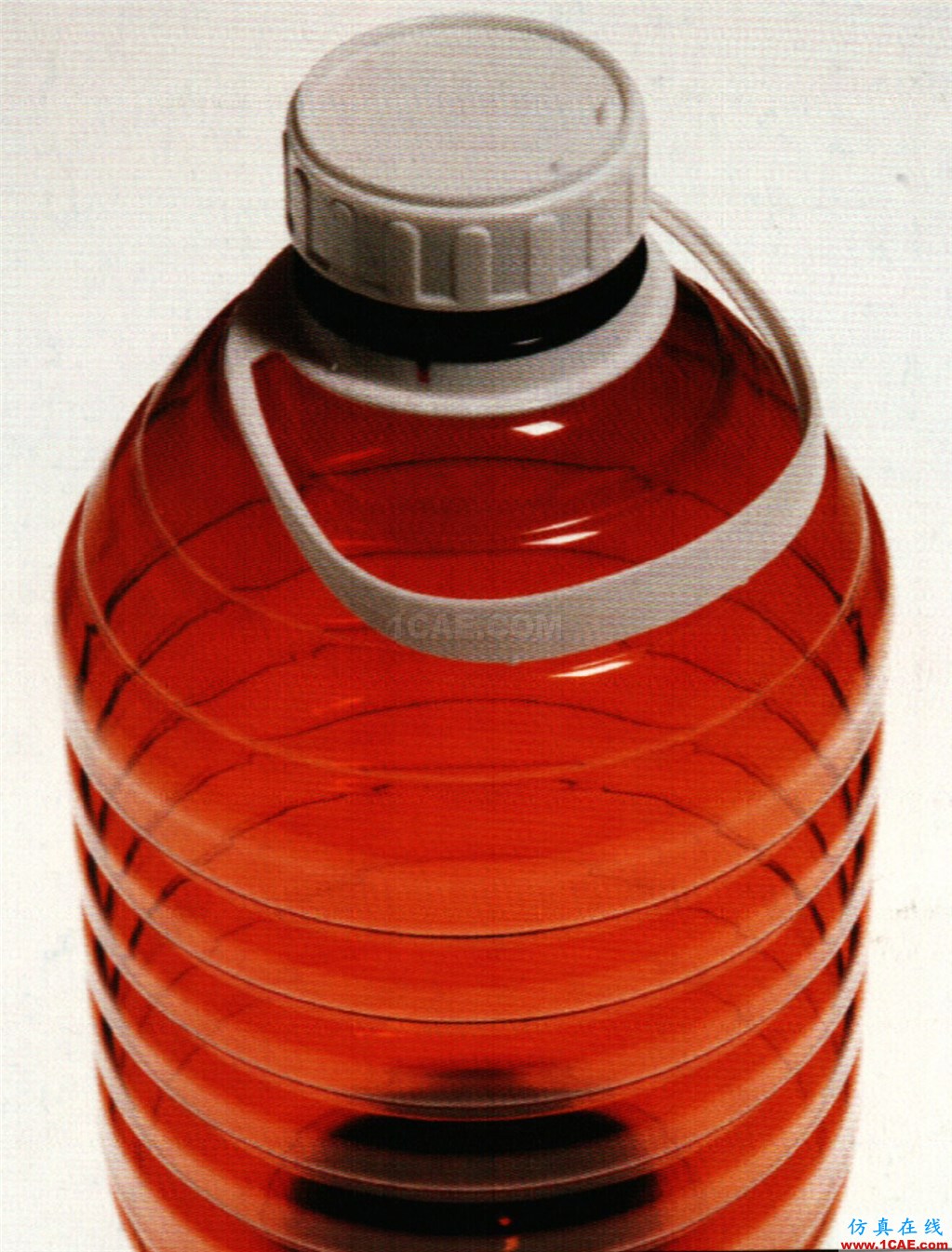

5.白色環形把手通過環形按壓機,被組裝致塑料瓶頸

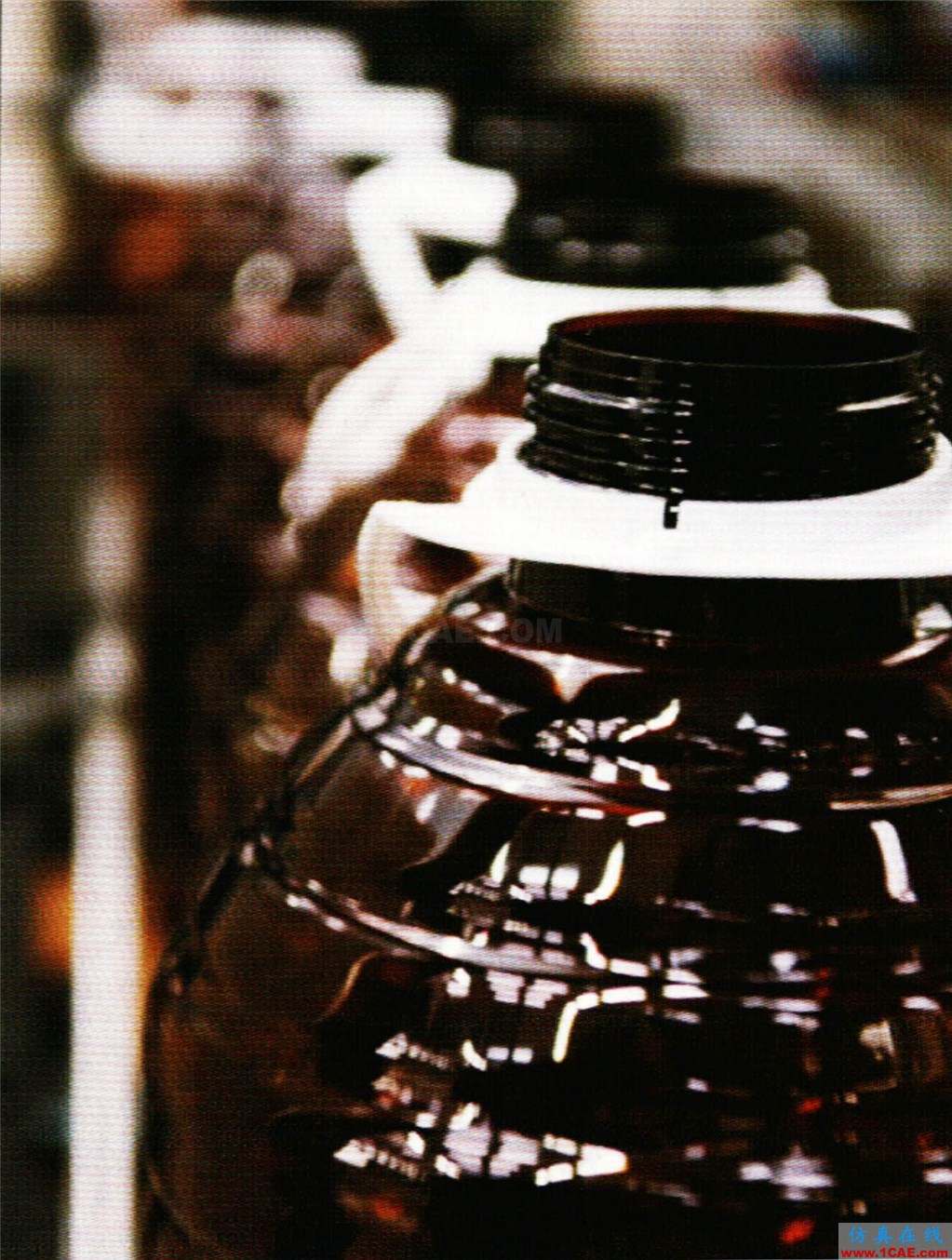

6.塑料桶完成,等待包裝發送

本文由意識夾(Mindclip)原創,轉載學習交流!
