齒輪帶著十五個行位彎抽芯

難與不難請自我對照

▼

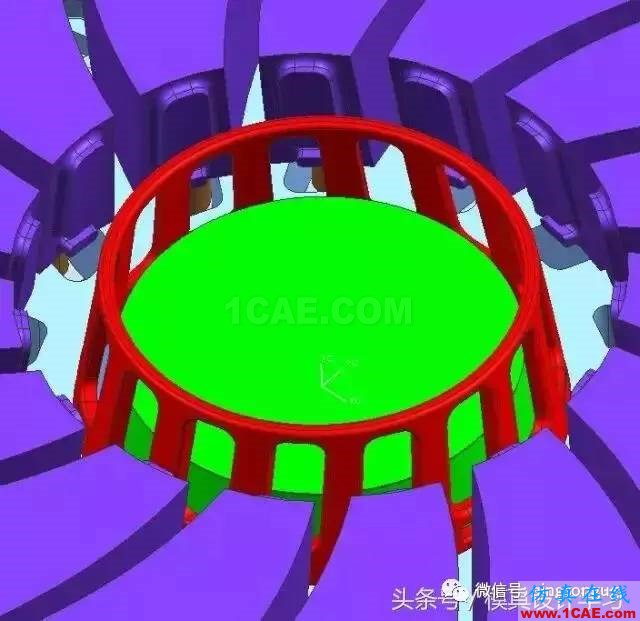

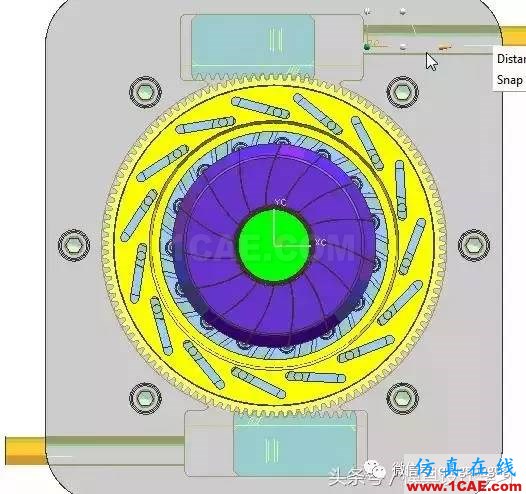

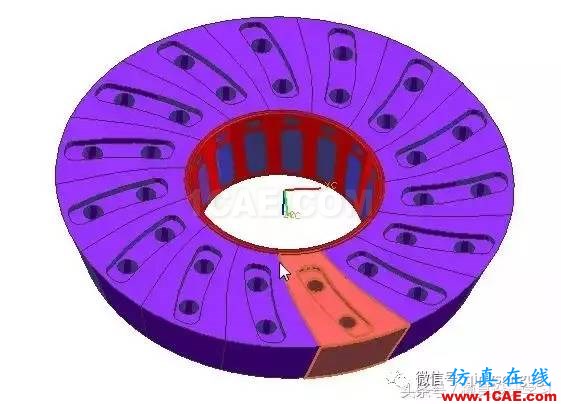

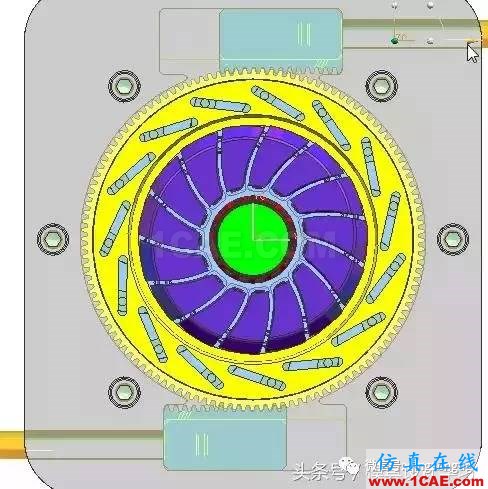

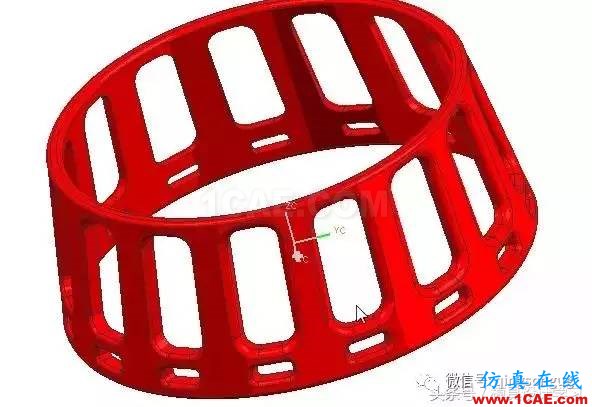

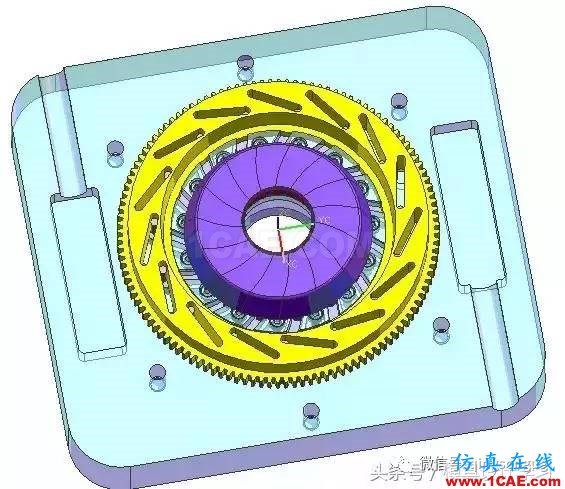

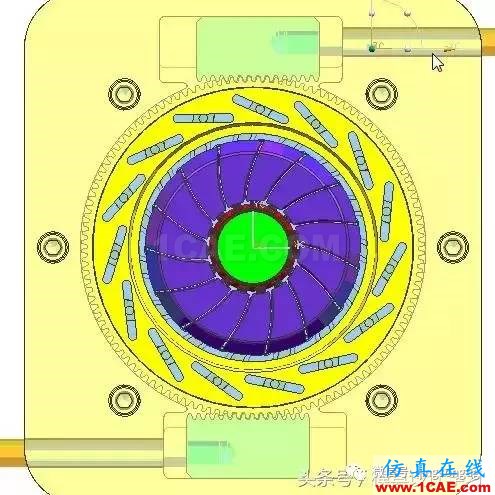

模具結構

▼

開模步驟如下:

1-A/B板打開之前,中間入子縮苛。

(不可縮太多,大概3~5MM就好,產品還須要定位,產品拿出時才不會卡在行位上)

2-A/B板打開,同時拉動齒條。

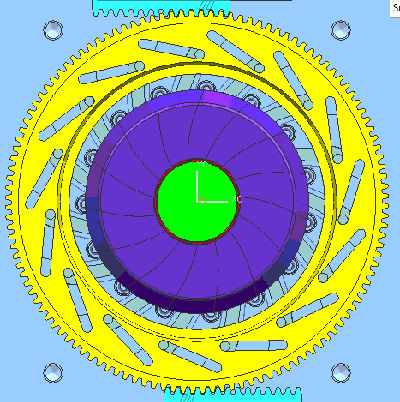

3-齒條拉動齒輪。

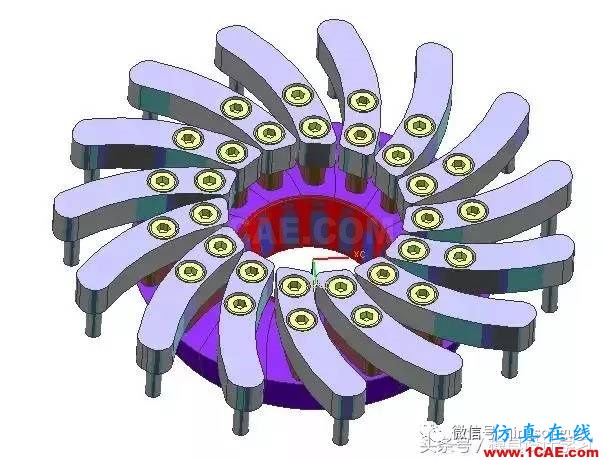

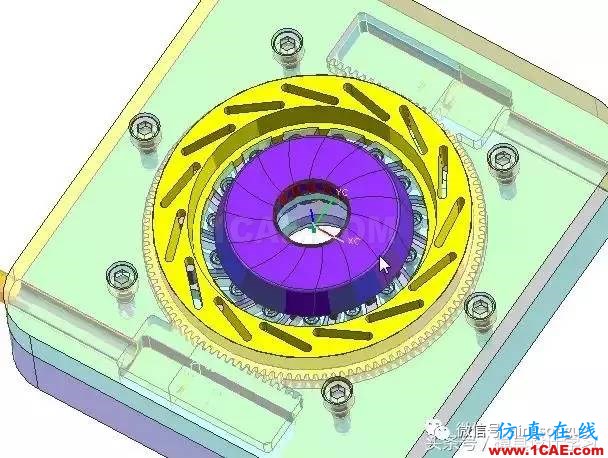

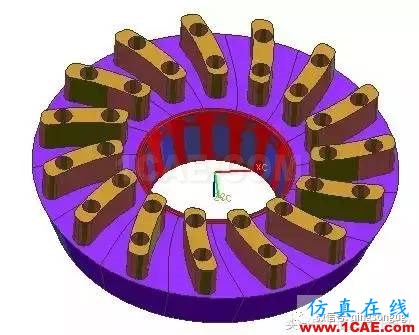

4-齒輪帶著十五個行位彎抽芯。

5-機器手夾著唧咀料將產品拿出。

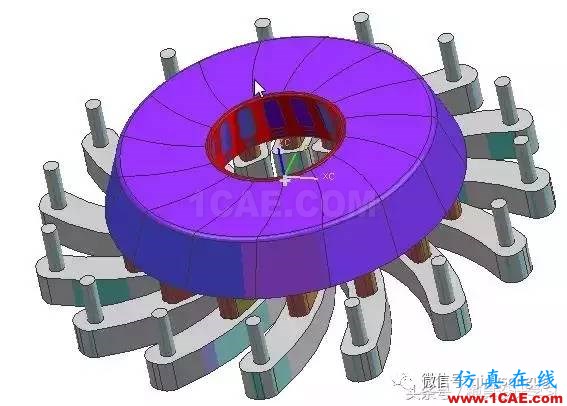

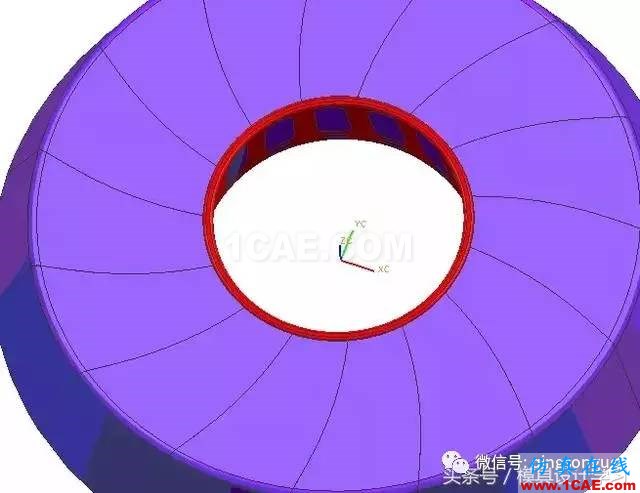

(唧咀進料在產品中心,三點進膠)

6-為了讓論壇更有活力!讓大家參與討論也讓兄弟們頭腦運動運動。問題如下:

6a-在A/B板打開之前,中間入子縮苛的情況下,如何保證澆道的三點側澆口不會

因中間入子縮苛時的拉力而脫離產品.

6b-如何保證產品會順利留在公模,不被唧咀拉到母模上,要知道A/B板打開時, 行位還沒退完哦。
